Vulpa H750E · print checklist
Parts board
Printed0/109 parts0%
Assembled0/145 parts0%
Undercarriage
29 parts0/29

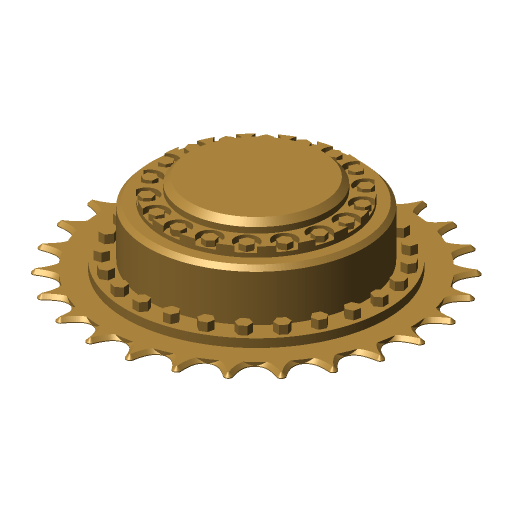

Drivesprocket F
82×82×20mm · 38.7cm³

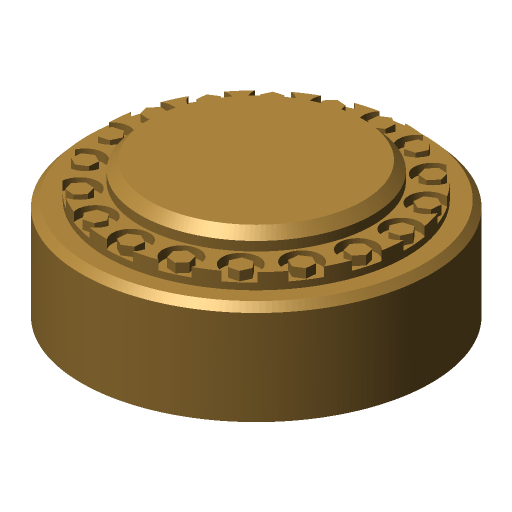

Drivesprocket Hub
51×51×20mm · 32.2cm³

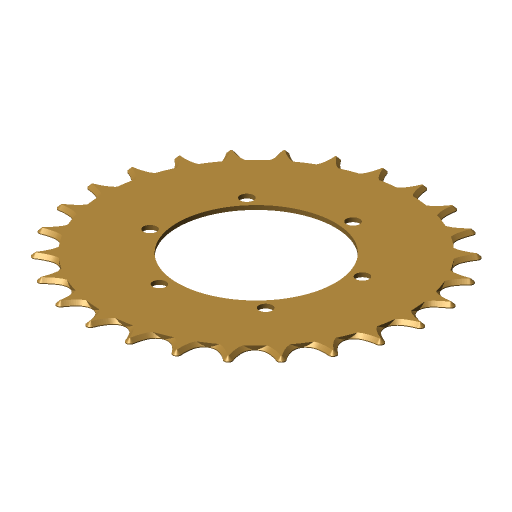

Drivesprocket R
82×82×1mm · 3.3cm³
Mid Main DRVidex mirror
164×76×20mm · 106cm³

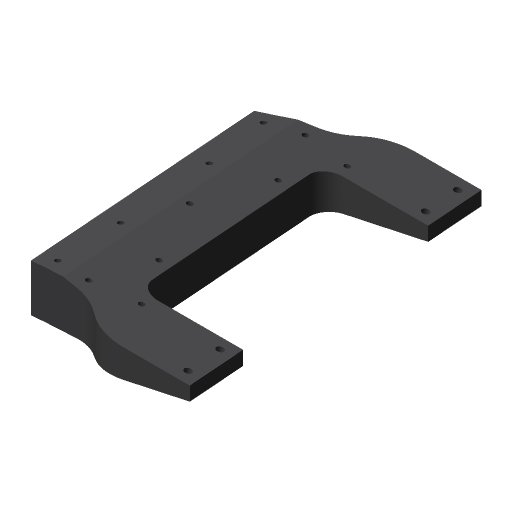

Mid Main PASidex mirror
164×76×20mm · 106cm³

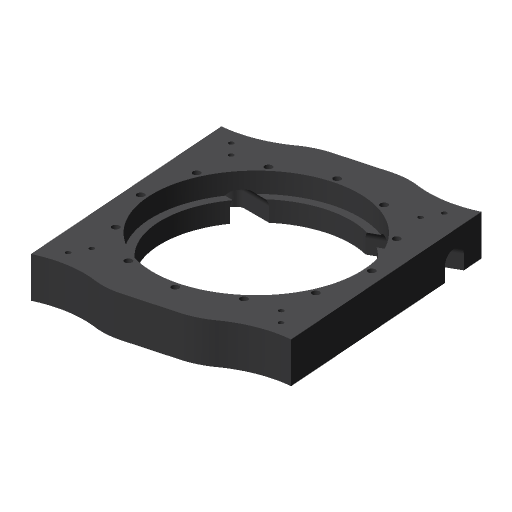

Mid Main middle
139×120×20mm · 158.5cm³

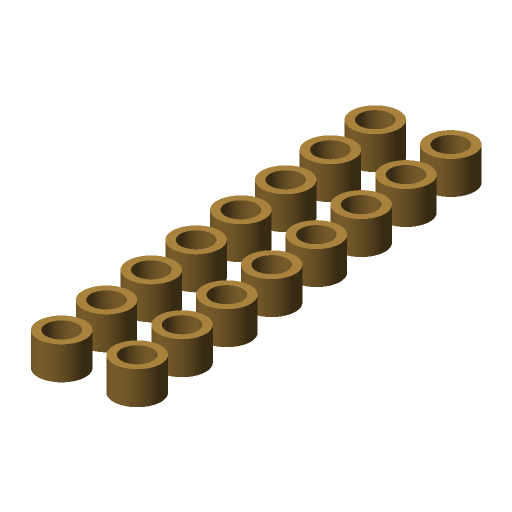

RGRollerSpacersBottom
10×10×7mm · 0.3cm³

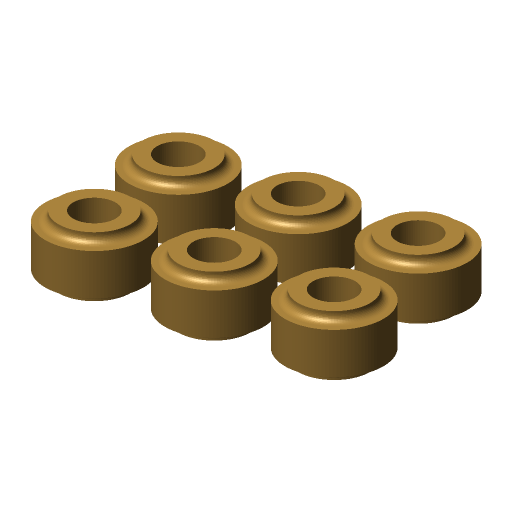

RGRollerSpacersTop
13×13×8mm · 0.7cm³

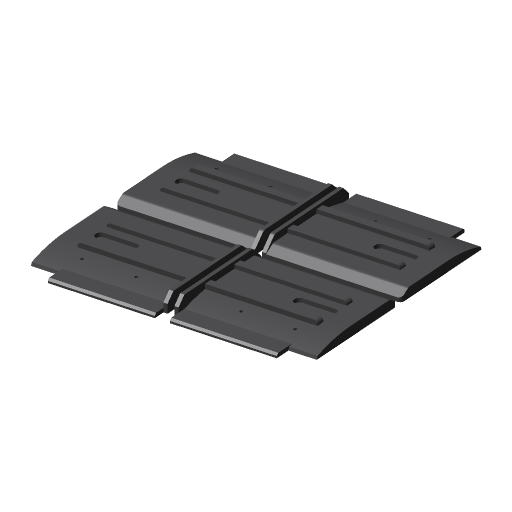

RGfrontCovers
67×63×8mm · 18cm³

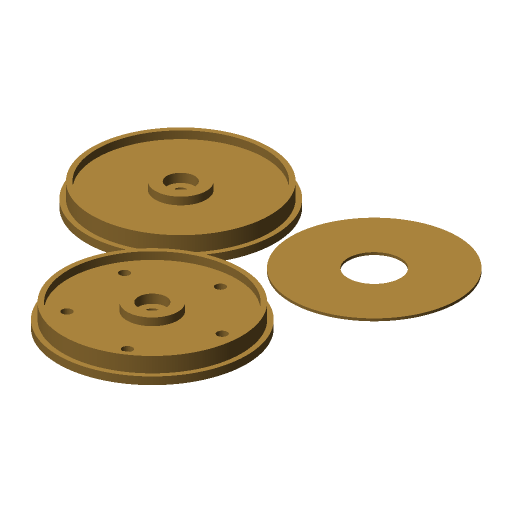

RGfrontIdler 2pcs×2
74×74×9mm · 26cm³
RGmidleDRVidex mirror
253×55×37mm · 207cm³

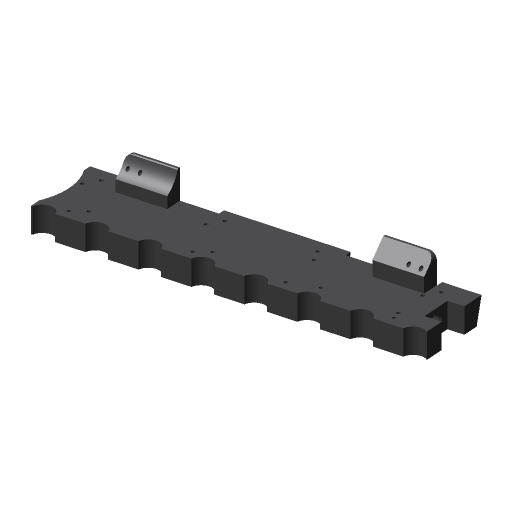

RGmidlePASidex mirror
253×55×37mm · 207cm³

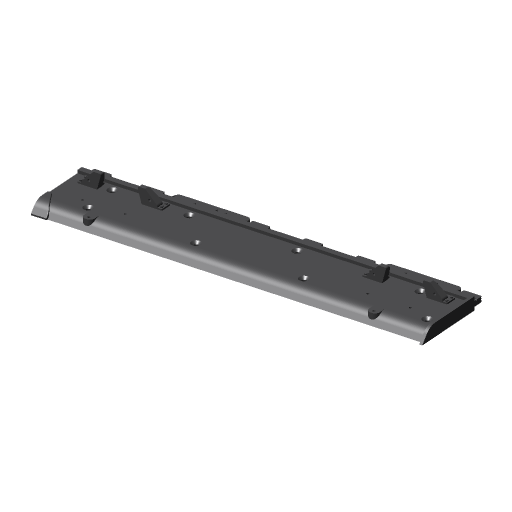

RGoutsideDRVidex mirror
255×64×17mm · 80.9cm³

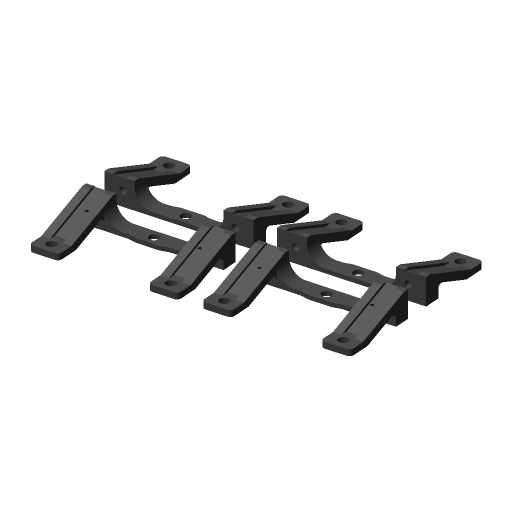

RGoutsideFootstepTopMounts
35×19×6mm · 0.8cm³

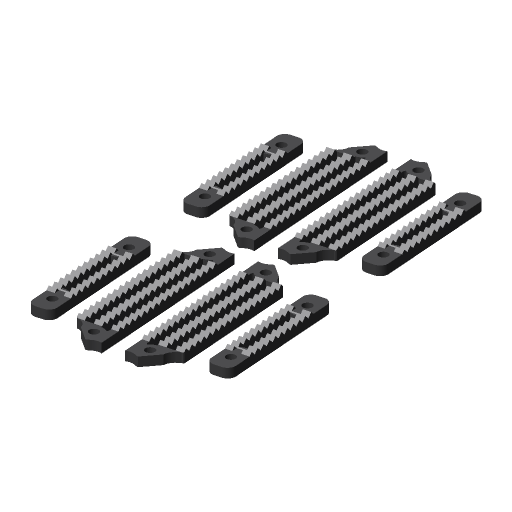

RGoutsideFootsteps
47×10×3mm · 0.7cm³

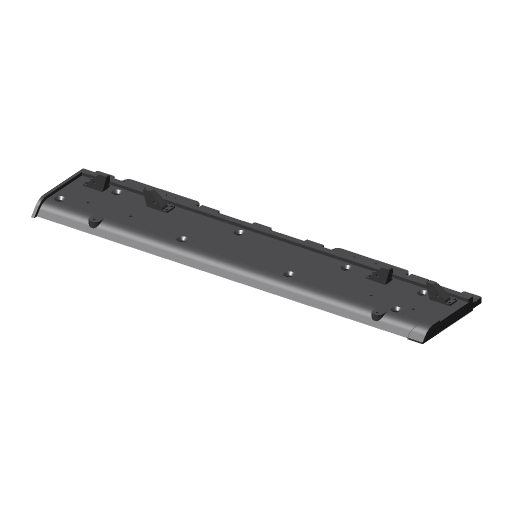

RGoutsidePASidex mirror
255×64×17mm · 80.9cm³

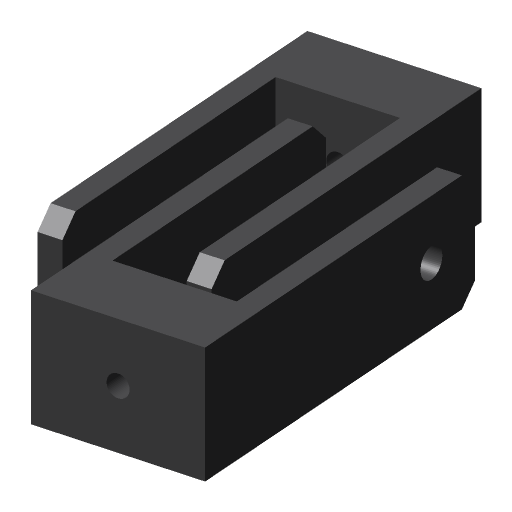

RGtensioners
62×28×20mm · 14.8cm³

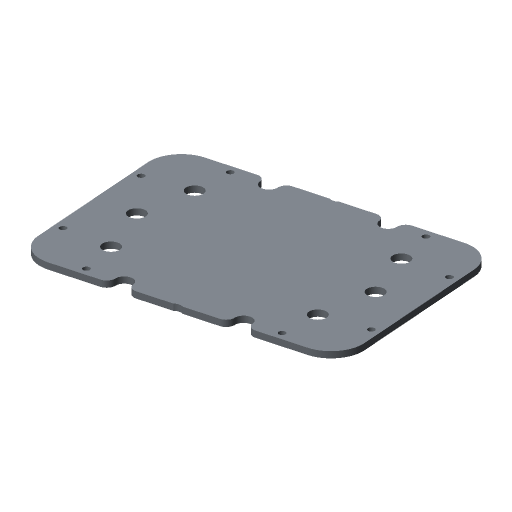

Steelplate 1pcs Main bottom lidsteel
146×100×3mm · 41.2cm³
Laser-cut steel · Baum MFG

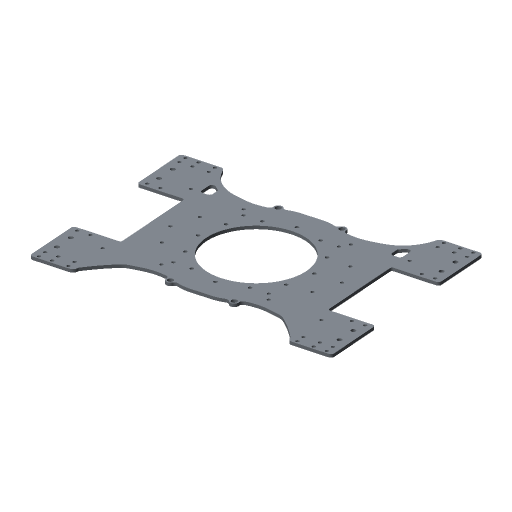

Steelplate 1pcs Main bottomsteel
277×198×3mm · 88.3cm³
Laser-cut steel · Baum MFG

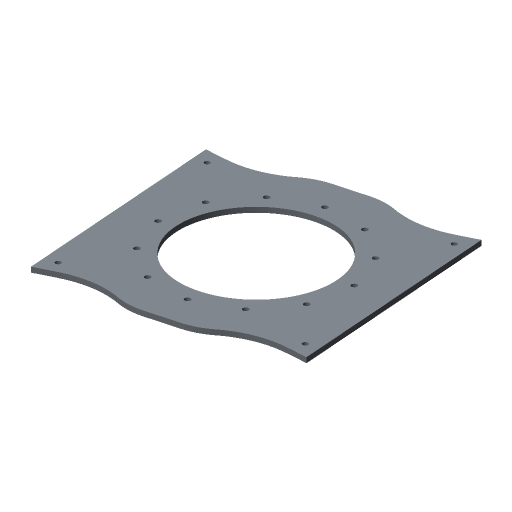

Steelplate 1pcs Main topsteel
150×147×3mm · 42.5cm³
Laser-cut steel · Baum MFG

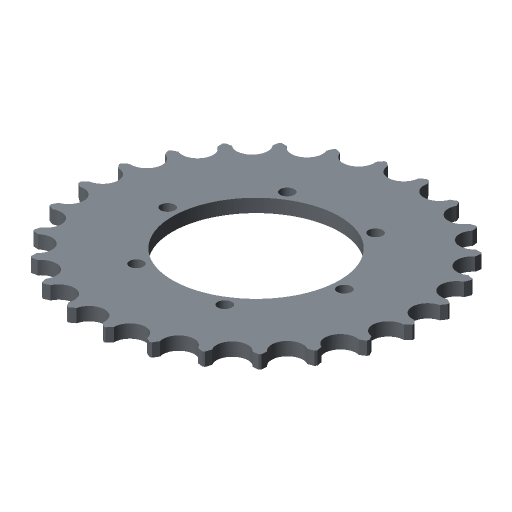

Steelplate 2pcs Drivesprocket 06B×2steel
78×78×3mm · 8.9cm³
Laser-cut steel · Baum MFG

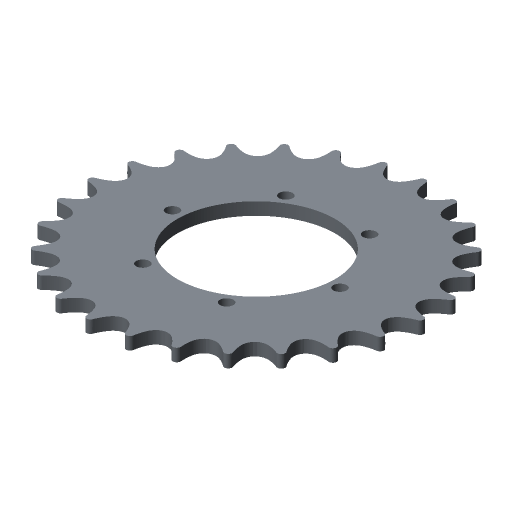

Steelplate 2pcs Drivesprocket×2steel
82×82×3mm · 10.2cm³
Laser-cut steel · Baum MFG
Steelplate 2pcs Mid Main side×2steel
168×63×3mm · 17.5cm³
Laser-cut steel · Baum MFG
Steelplate 2pcs RGinsideA×2steel
274×76×3mm · 41.6cm³
Laser-cut steel · Baum MFG
Steelplate 2pcs RGinsideB×2steel
382×67×3mm · 62.1cm³
Laser-cut steel · Baum MFG
Steelplate 2pcs RGinsideC×2steel
253×56×3mm · 32.1cm³
Laser-cut steel · Baum MFG
Steelplate 2pcs RGoutsideA×2steel
322×67×3mm · 54.2cm³
Laser-cut steel · Baum MFG
Steelplate 2pcs RGoutsideB×2steel
253×76×3mm · 39.6cm³
Laser-cut steel · Baum MFG

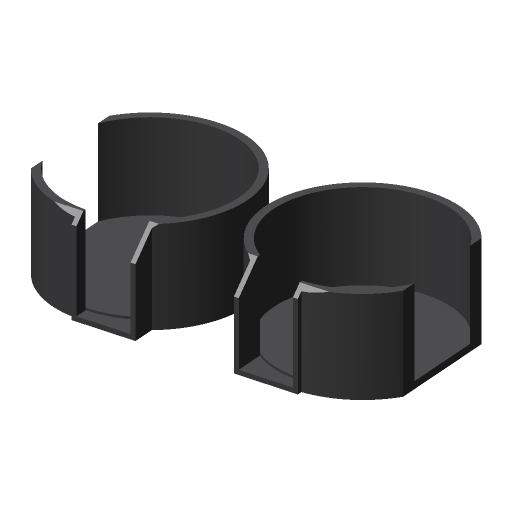

Track motor Covers
41×36×20mm · 4.6cm³
Slewring
13 parts0/13

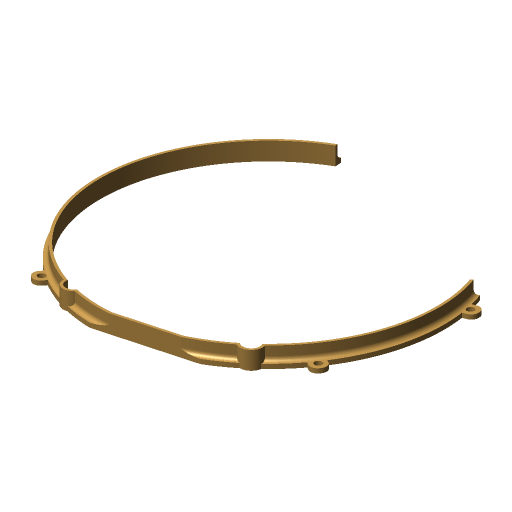

Slewring Cover big
162×147×8mm · 5cm³

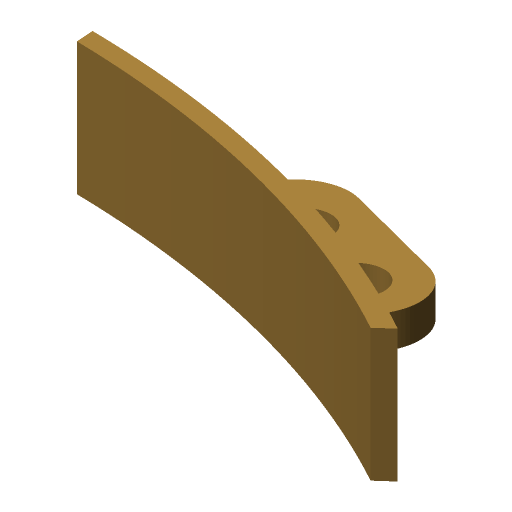

Slewring Cover small
28×20×8mm · 0.5cm³

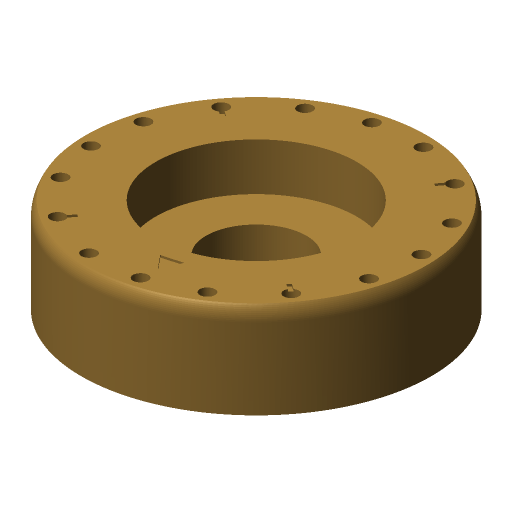

Slewring Main cylinder
80×80×22mm · 84.1cm³

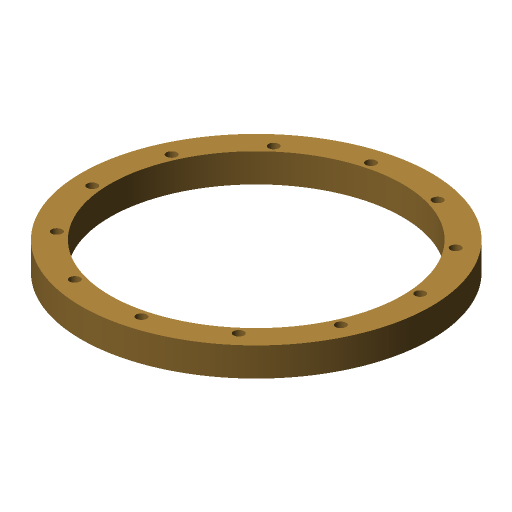

Slewring Top bearing holder
120×120×10mm · 32.8cm³

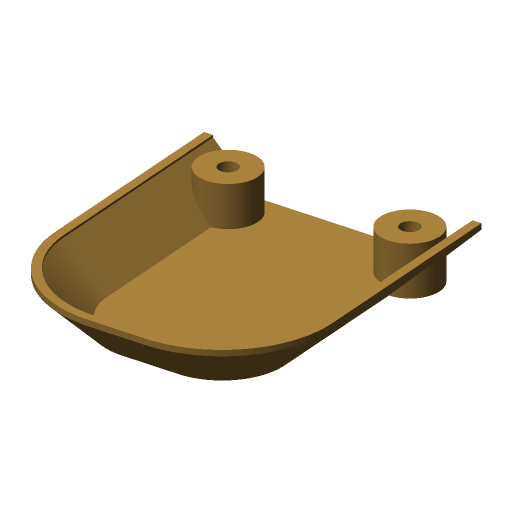

Slewring topcover
54×46×9mm · 4.6cm³

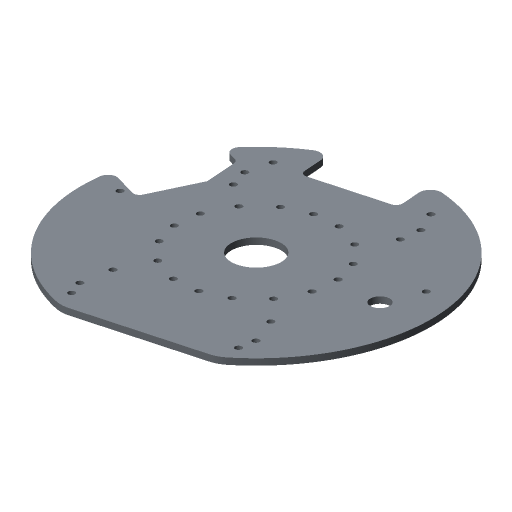

Steelplate 1pcs Slewring Floormountsteel
161×149×3mm · 52.5cm³
Laser-cut steel · Baum MFG

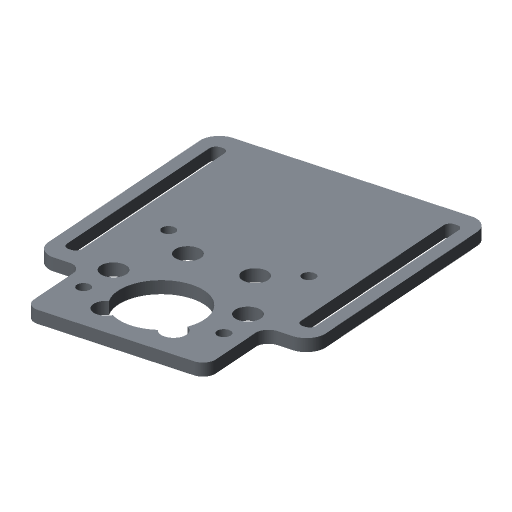

Steelplate 1pcs TurnmotorAsteel
78×64×3mm · 11.1cm³
Laser-cut steel · Baum MFG

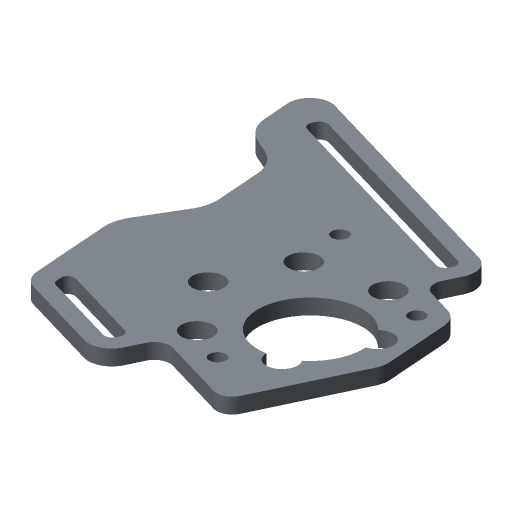

Steelplate 1pcs TurnmotorBsteel
85×59×3mm · 8.1cm³
Laser-cut steel · Baum MFG

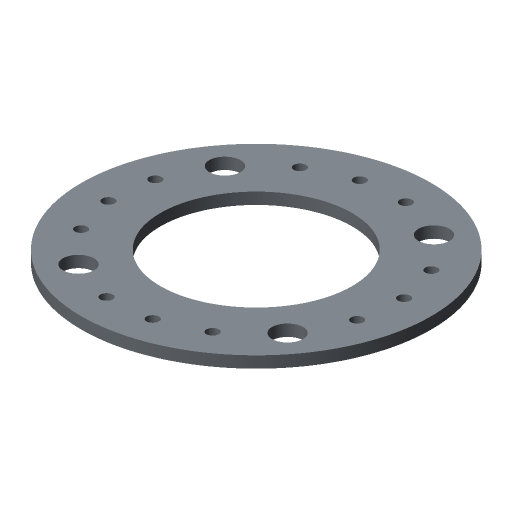

Steelplate 1pcs bottom lockringsteel
89×89×3mm · 12.3cm³
Laser-cut steel · Baum MFG

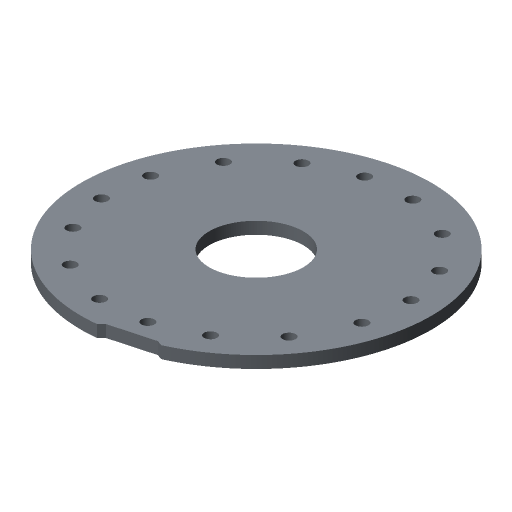

Steelplate 2pcs Top ring×2steel
85×85×3mm · 15.5cm³
Laser-cut steel · Baum MFG

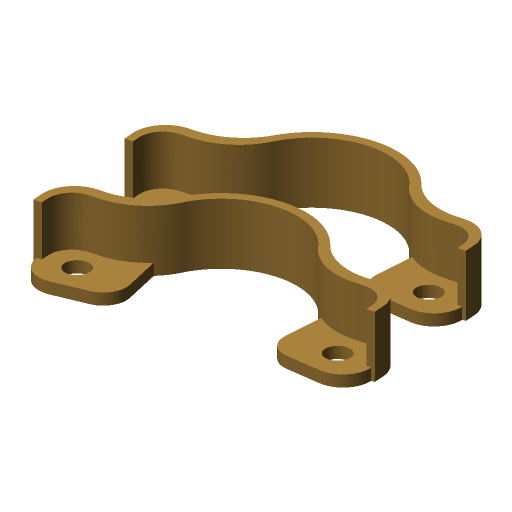

SwingmotorCovers
42×17×8mm · 0.8cm³

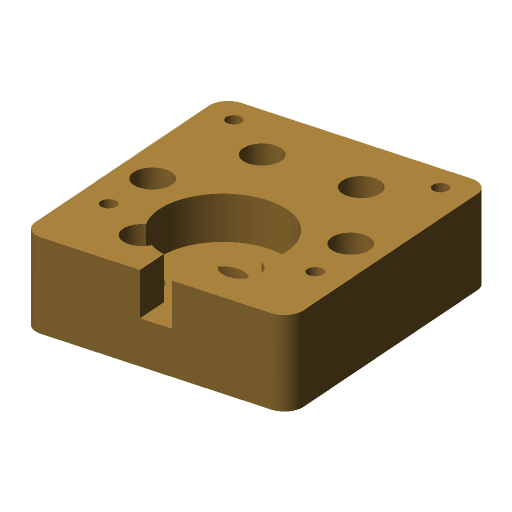

SwingmotorMountA
45×42×14mm · 21.1cm³

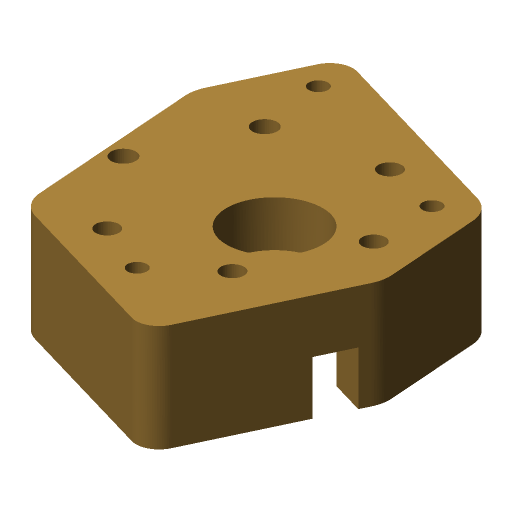

SwingmotorMountB
57×39×14mm · 17.5cm³
Overcarriage
31 parts0/31

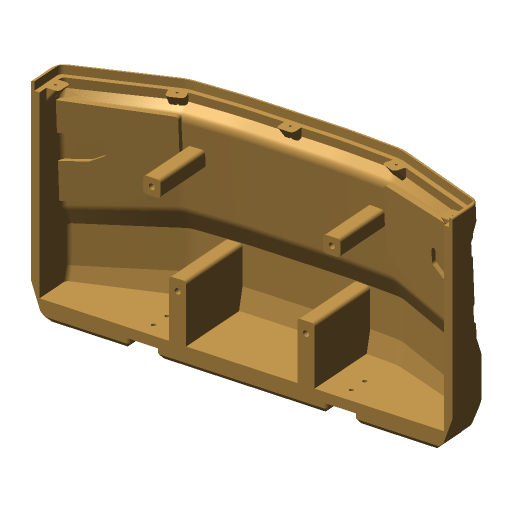

Counterweight 1piece
245×128×52mm · 310.1cm³
Counterweight mounts
62×40×15mm · 36.4cm³
Counterweight top
240×45×14mm · 48.1cm³

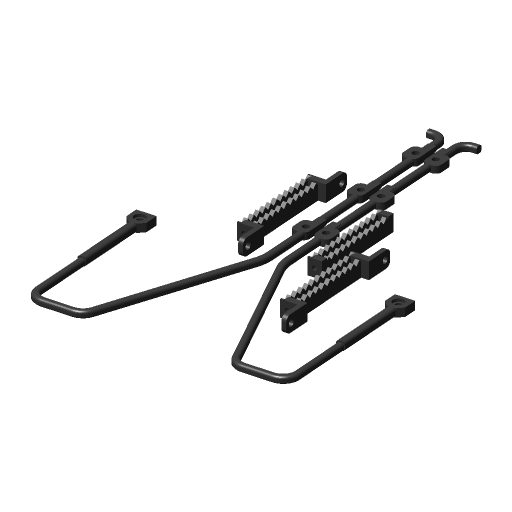

Handrail Ladder
149×47×3mm · 1.6cm³

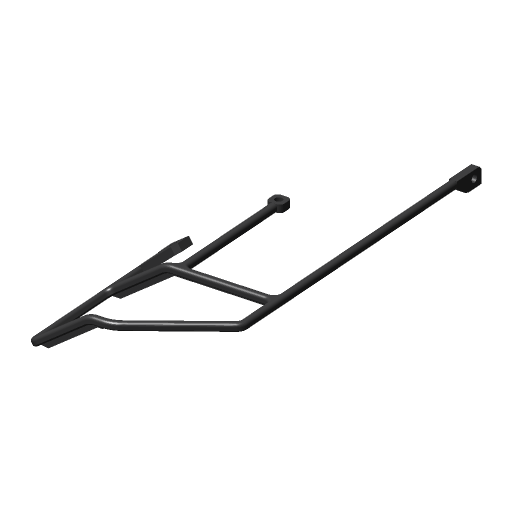

Handrail front PAS
128×56×15mm · 2.1cm³

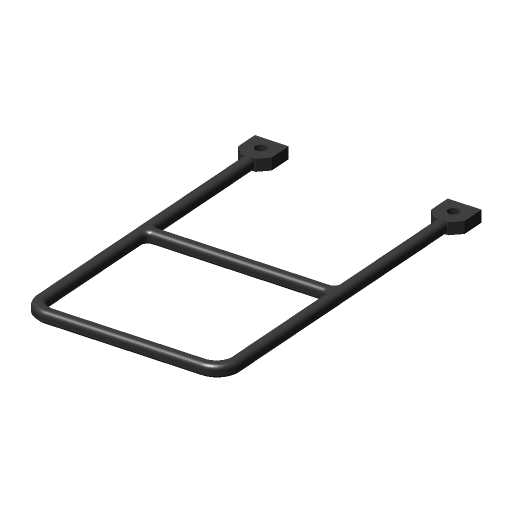

Handrail top PAS
73×47×3mm · 1.3cm³

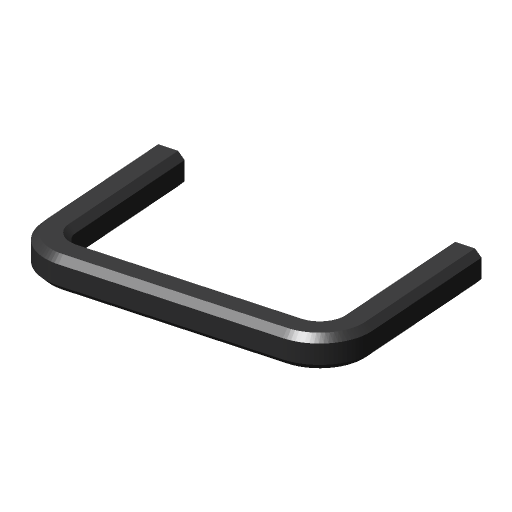

Handrail top small DRV
25×16×3mm · 0.3cm³

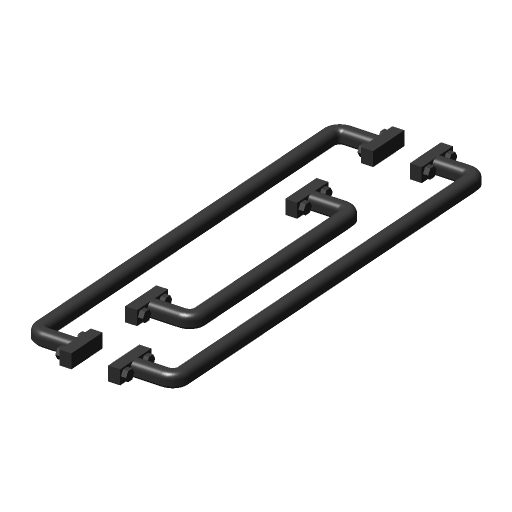

Handrails motorcover
46×10×3mm · 0.4cm³

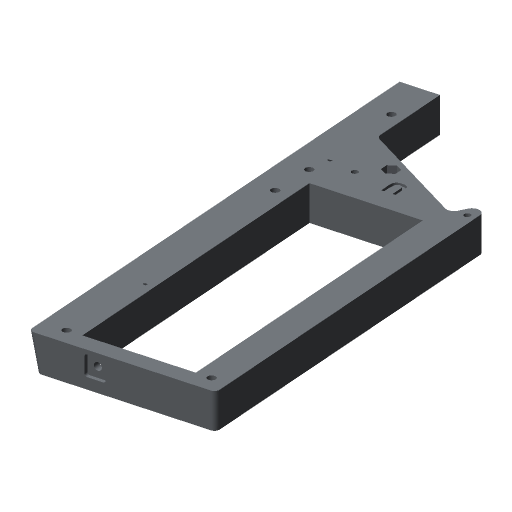

Main floor F DRV
201×71×14mm · 79.8cm³

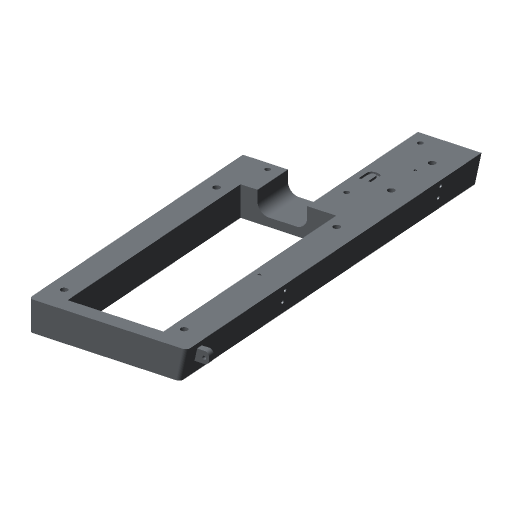

Main floor F PAS
189×76×14mm · 78cm³

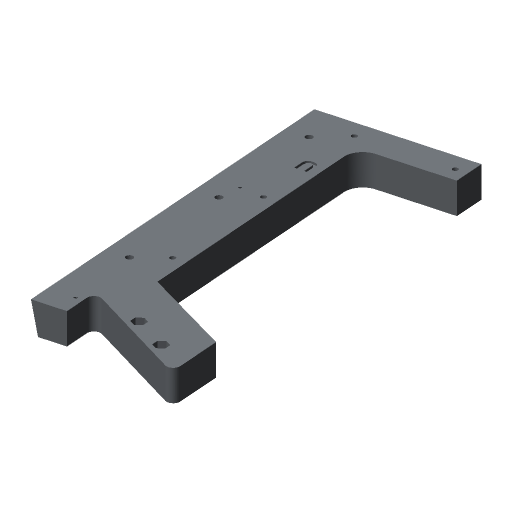

Main floor R DRV
186×71×14mm · 84.9cm³

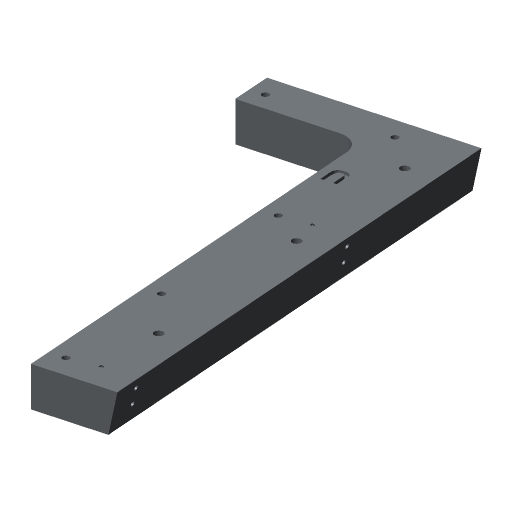

Main floor R PAS
172×71×14mm · 72.1cm³

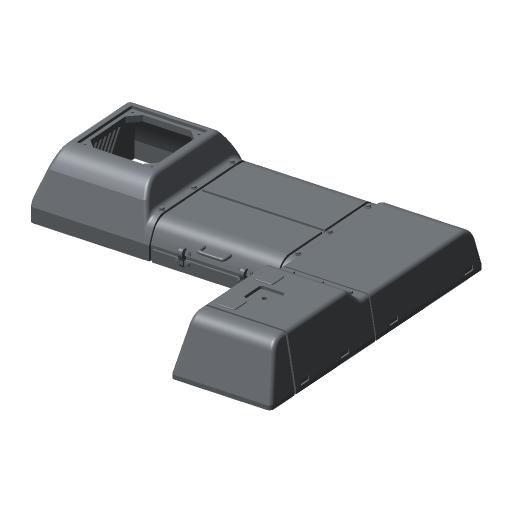

Motor Cover 1piece
238×206×43mm · 231.5cm³

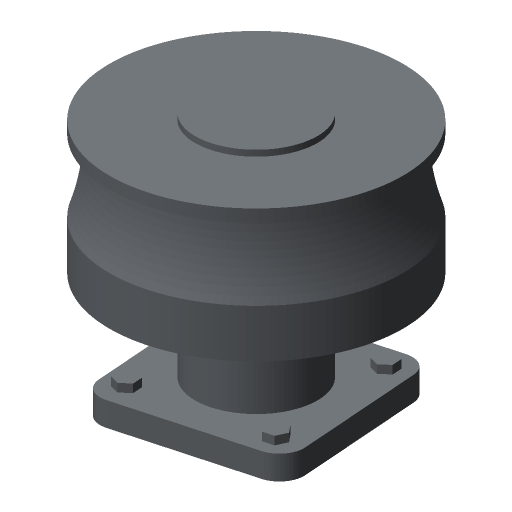

Motor Cover airfilter
24×24×21mm · 5.8cm³

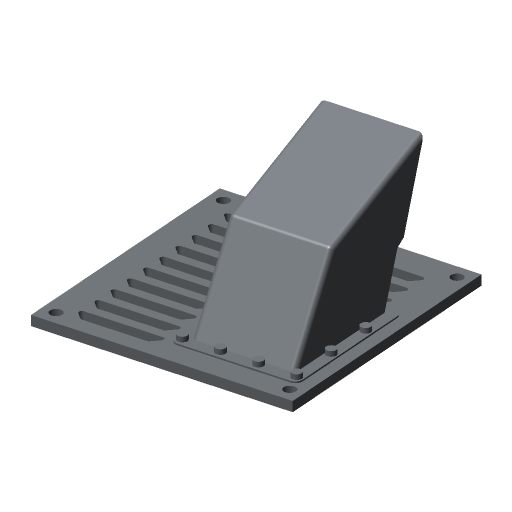

Motor Cover exhaust
52×50×30mm · 11.8cm³
Side DRV 1piece
244×93×10mm · 219cm³

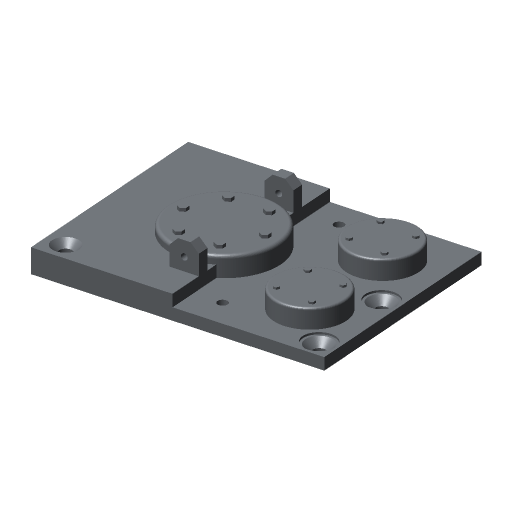

Side DRV top
71×54×13mm · 21cm³

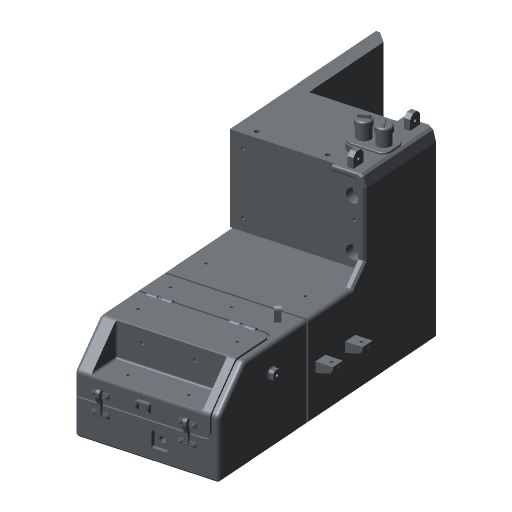

Side PAS F
215×108×80mm · 263.2cm³

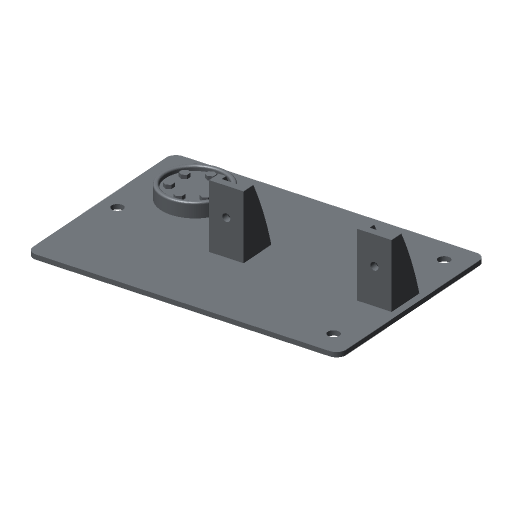

Side PAS F2
64×43×15mm · 3.7cm³

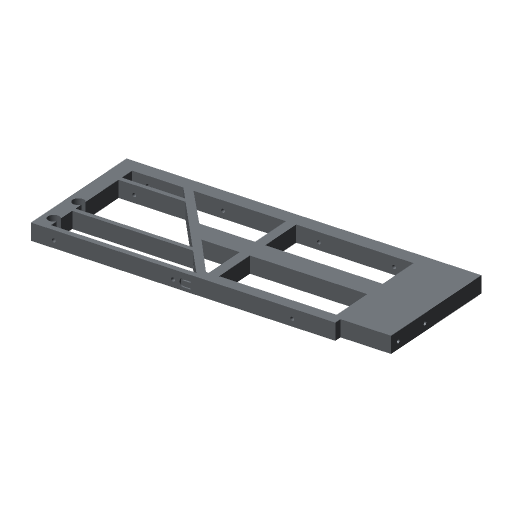

Side PAS R 1piece
242×93×12mm · 121.4cm³

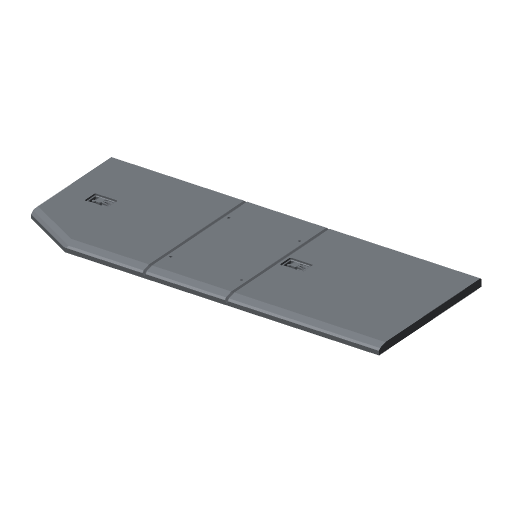

Side details DRV 1piece
243×96×6mm · 123.9cm³

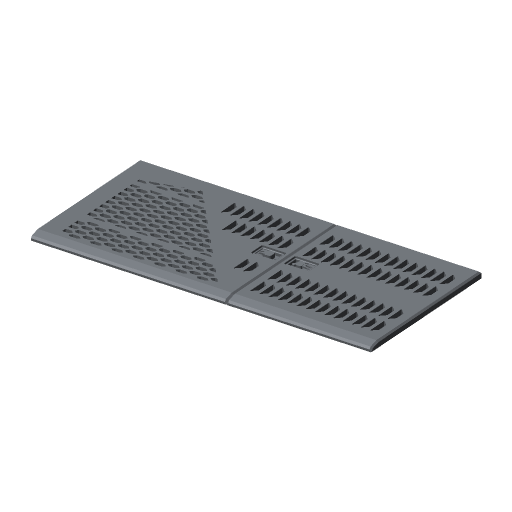

Side details PAS 1piece
207×96×4mm · 60cm³

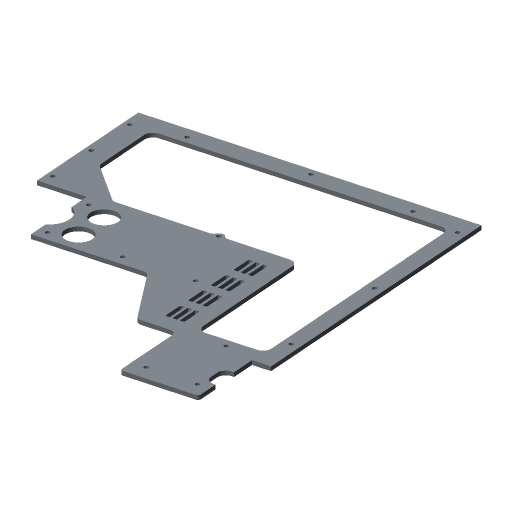

Steelplate 1pcs Top platesteel
257×235×3mm · 60.7cm³
Laser-cut steel · Baum MFG

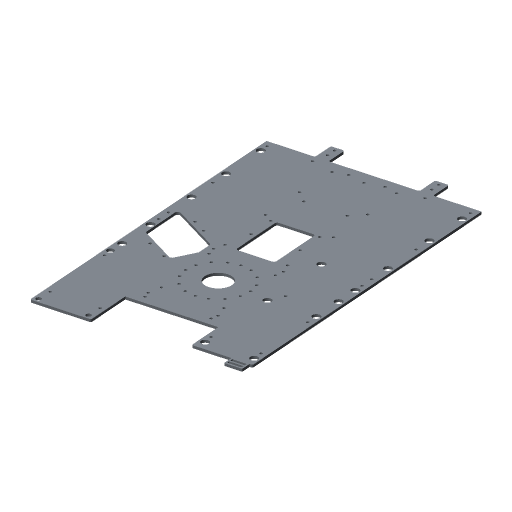

Steelplate 1pcs floor bottomsteel
397×237×3mm · 224cm³
Laser-cut steel · Baum MFG

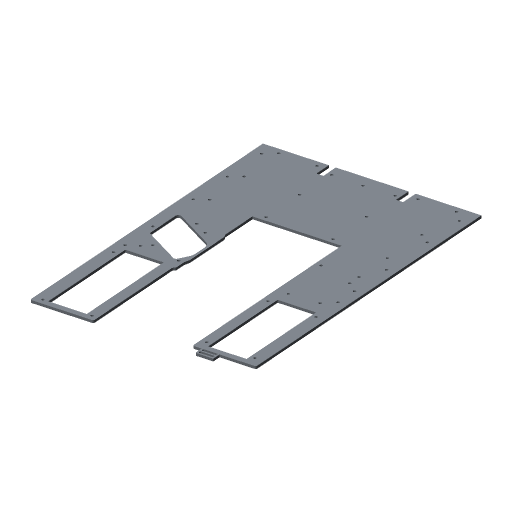

Steelplate 1pcs floor topsteel
373×245×3mm · 155.9cm³
Laser-cut steel · Baum MFG

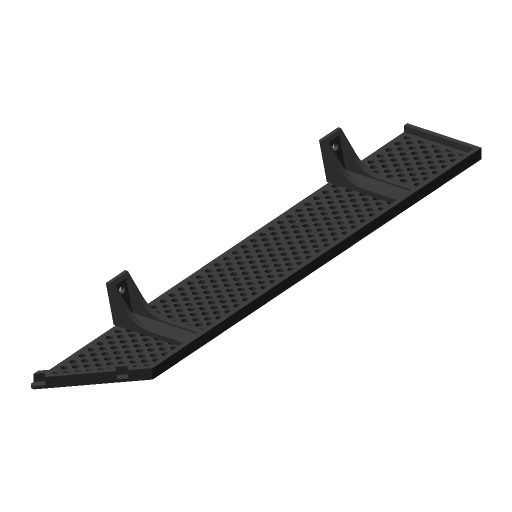

Walkboards DRV F
177×28×14mm · 6cm³

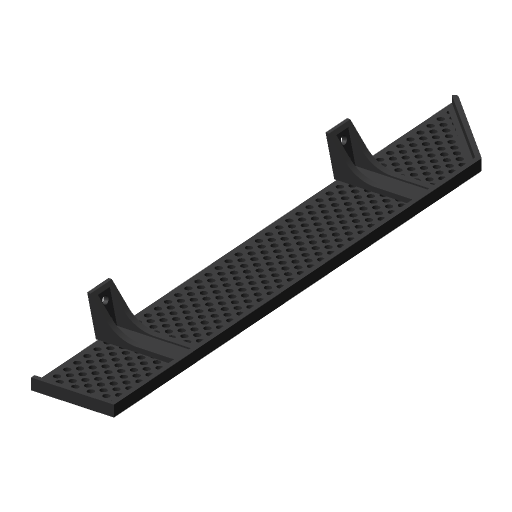

Walkboards DRV R
177×28×14mm · 6cm³

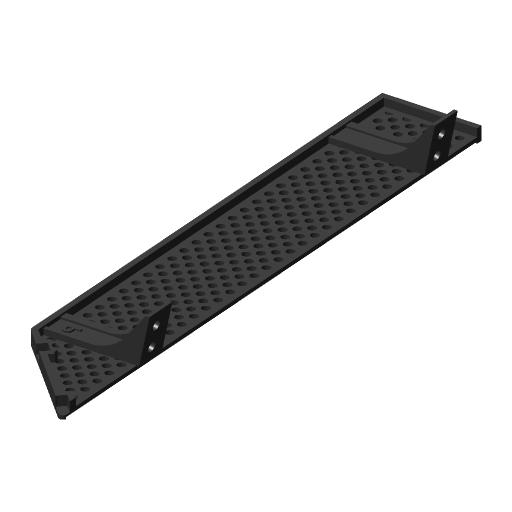

Walkboards PAS F
146×28×14mm · 4.9cm³

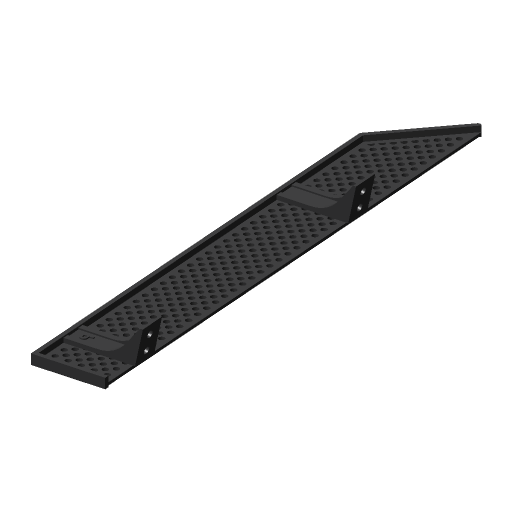

Walkboards PAS R
177×28×14mm · 5.9cm³

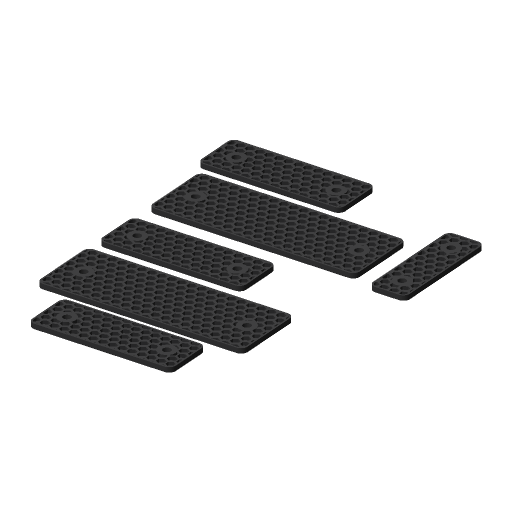

Walkboards PAS Top
43×15×2mm · 0.6cm³

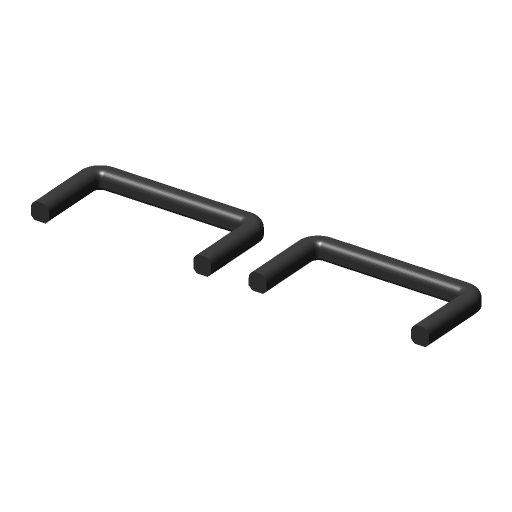

Walkboards footsteps
25×13×3mm · 0.2cm³
SuperStructure
8 parts0/8
SS Boom mount DRV
138×60×11mm · 52.4cm³
SS Boom mount PAS
140×60×11mm · 52.7cm³

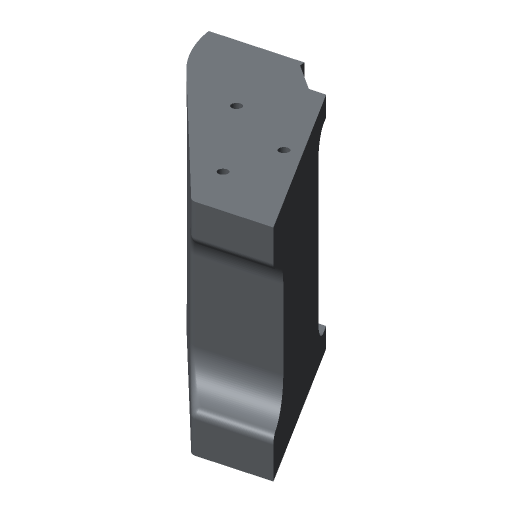

SS Boom mount midle
60×57×56mm · 60.3cm³

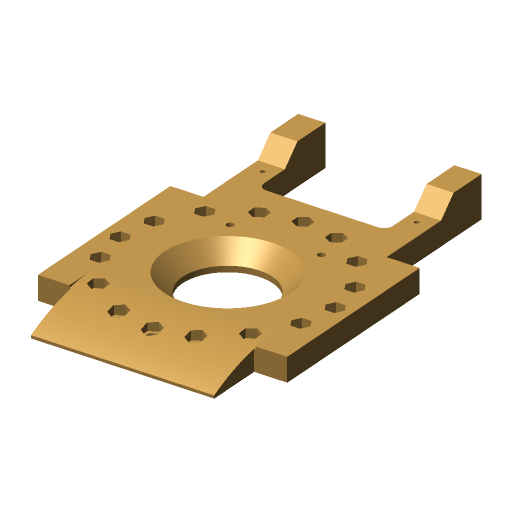

SS main F
127×83×14mm · 50cm³

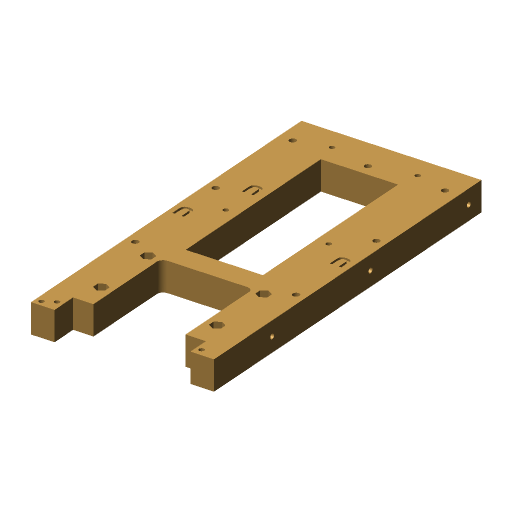

SS main R
180×84×14mm · 125.5cm³

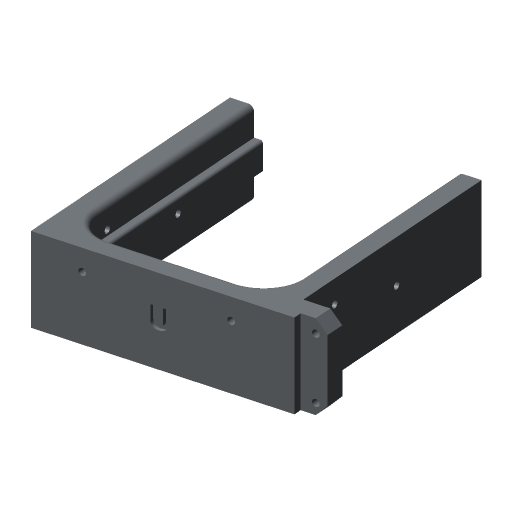

SS middle crossbrace
97×95×30mm · 72.9cm³
Steelplate 2pcs Boom mount big×2steel
332×110×3mm · 46.2cm³
Laser-cut steel · Baum MFG

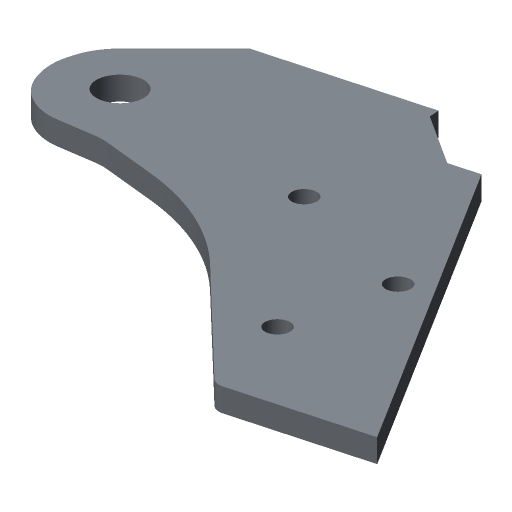

Steelplate 2pcs Boom mount small×2steel
71×60×3mm · 5.7cm³
Laser-cut steel · Baum MFG
Arms
25 parts0/25
Boom F
279×94×25mm · 379.3cm³
Boom R
215×172×25mm · 322.8cm³
Boom cylinder brick
80×50×13mm · 31.9cm³
Boom screwcover A
167×77×1mm · 8.8cm³
Boom screwcover B
172×132×1mm · 11.5cm³
Boom screwcover C
101×86×1mm · 2cm³

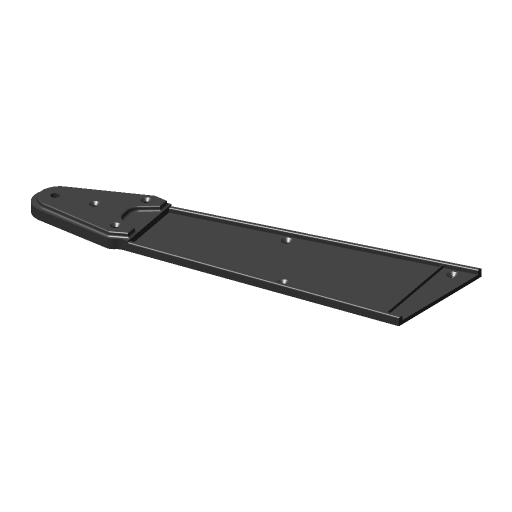

Boom side DRV F
252×92×10mm · 55.3cm³

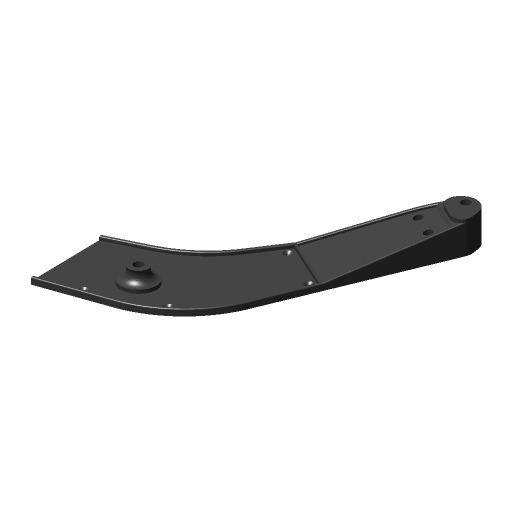

Boom side DRV R
220×209×27mm · 109.4cm³

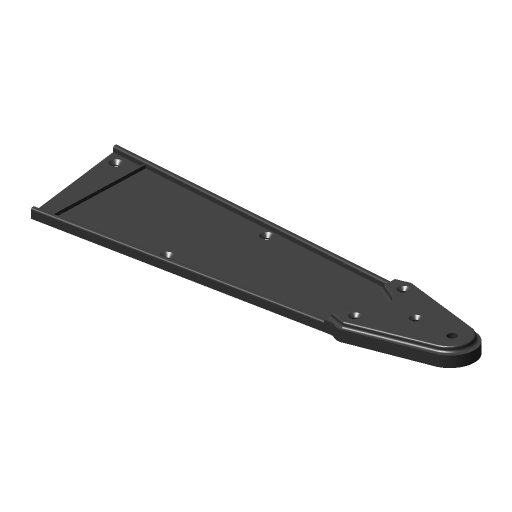

Boom side PAS F
252×92×10mm · 55.3cm³

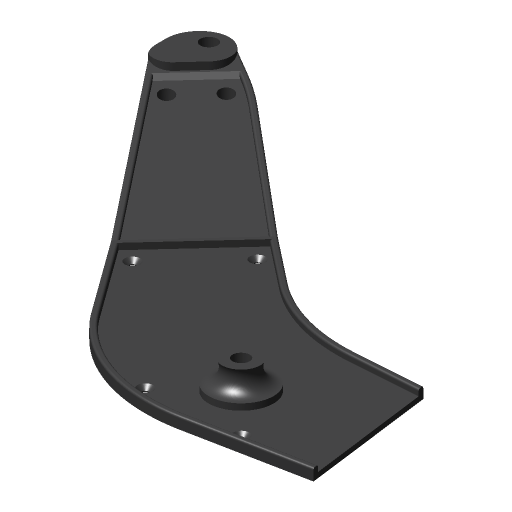

Boom side PAS R
220×209×27mm · 109.3cm³

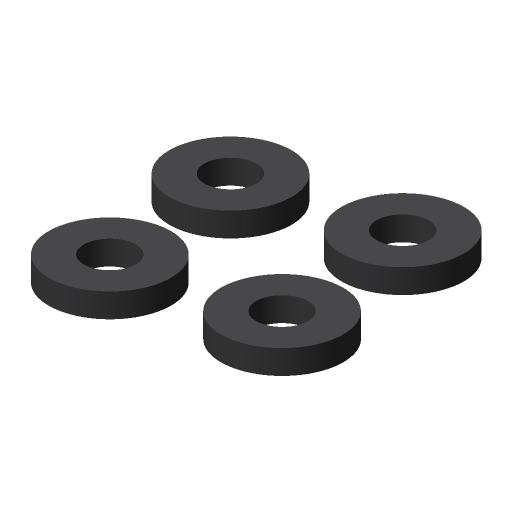

Bucket Link spacers
15×15×3mm · 0.4cm³

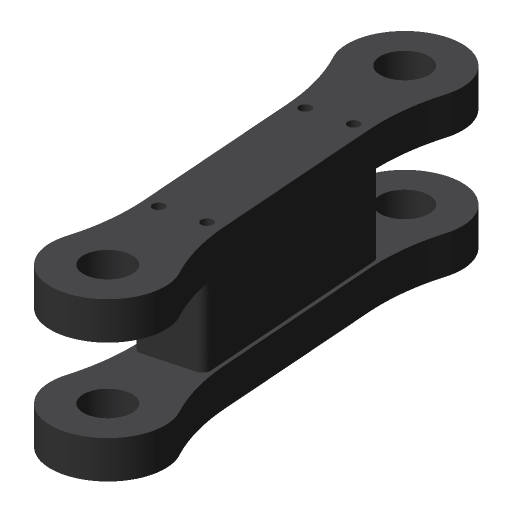

Bucket Link
68×21×15mm · 9.8cm³

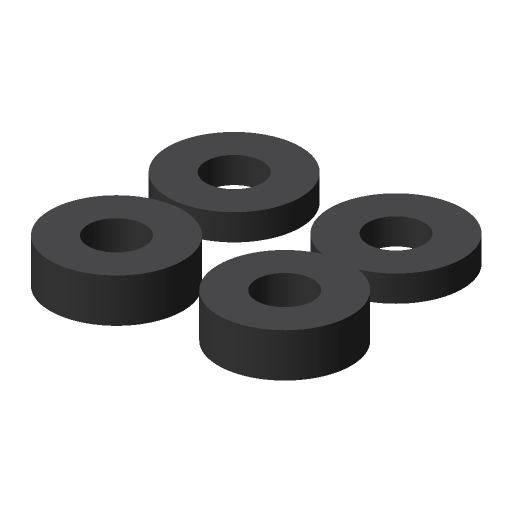

Bucket linkage Spacers
15×15×3mm · 0.4cm³

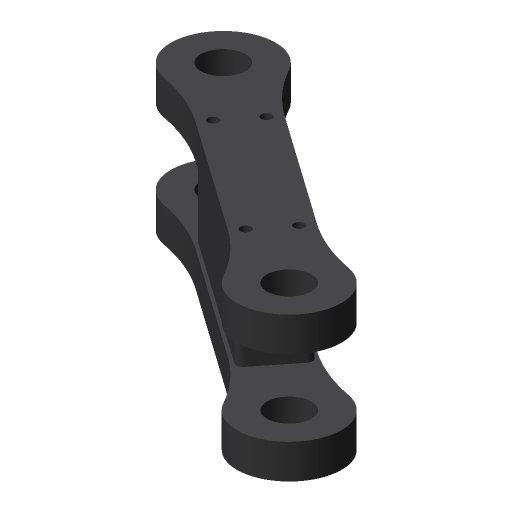

Bucket linkage
54×51×21mm · 9.8cm³

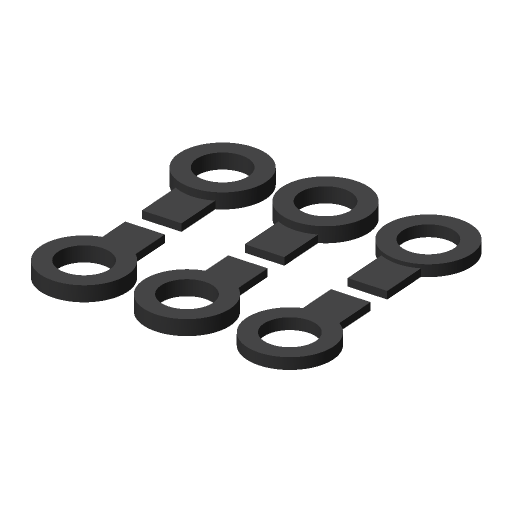

Cylinder spacers
17×11×2mm · 0.1cm³

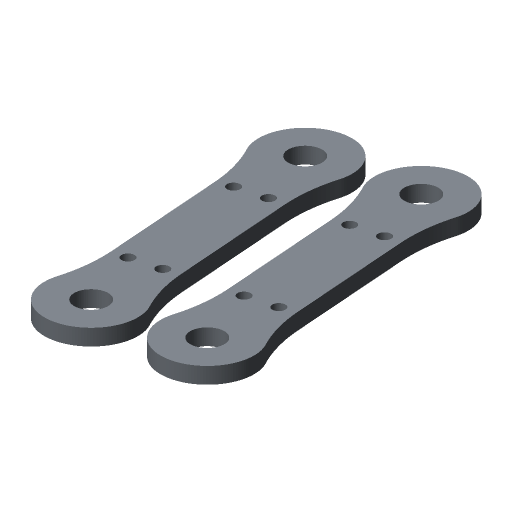

Steelplate 1pcs Bucketlinkssteel
70×17×3mm · 2.5cm³
Laser-cut steel · Baum MFG
Steelplate 2pcs Boom Cylinder Mount×2steel
80×71×2mm · 6.5cm³
Laser-cut steel · Baum MFG
Steelplate 2pcs Boom×2steel
457×237×2mm · 63.1cm³
Laser-cut steel · Baum MFG

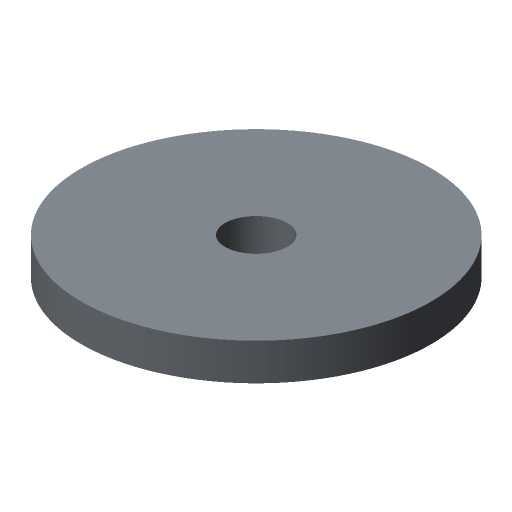

Steelplate 2pcs Stick washer×2steel
28×28×3mm · 1.8cm³
Laser-cut steel · Baum MFG

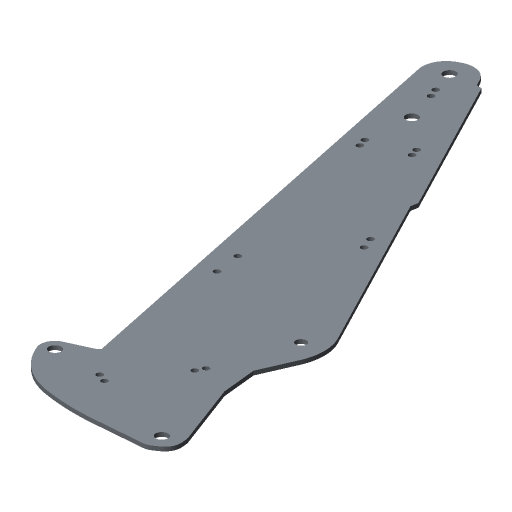

Steelplate 2pcs Stick×2steel
314×99×2mm · 33.9cm³
Laser-cut steel · Baum MFG

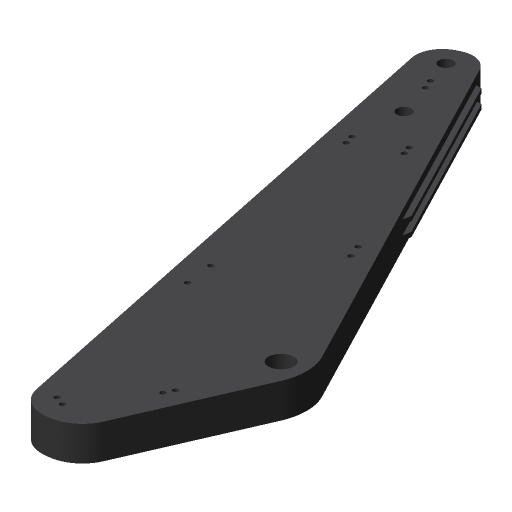

Stick 1piece
293×99×15mm · 214.7cm³
Stick screwcover A
121×69×1mm · 2.7cm³
Stick screwcover B
101×68×1mm · 4.3cm³

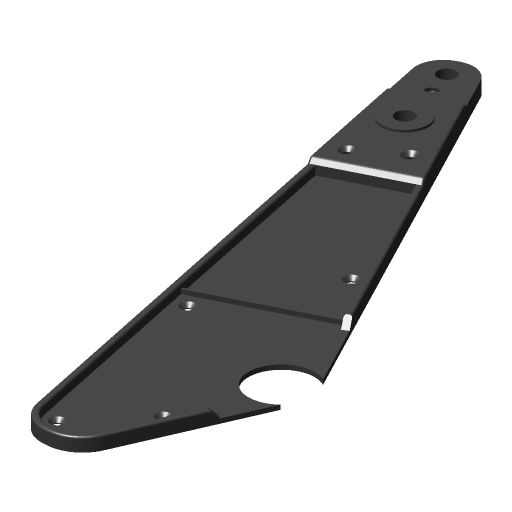

Stick side DRV 1pieceidex mirror
293×97×9mm · 46.4cm³

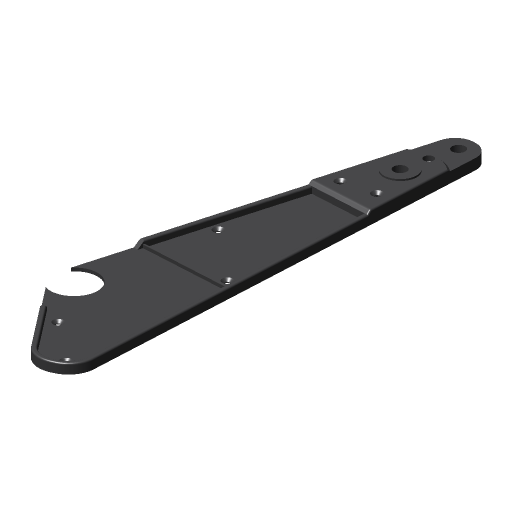

Stick side PAS 1pieceidex mirror
293×97×9mm · 46.3cm³
Bucket
9 parts0/9

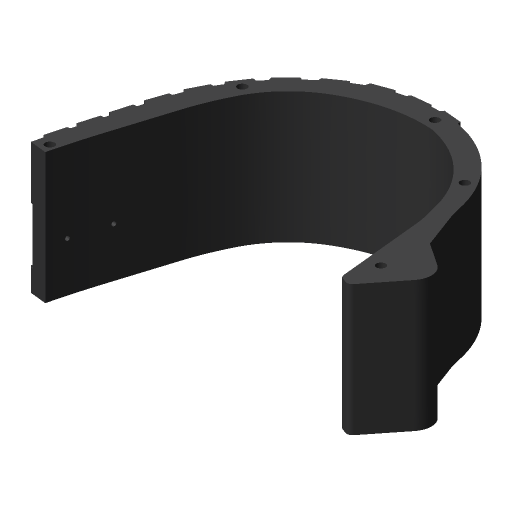

Bucket Rwall A
139×103×48mm · 104.9cm³

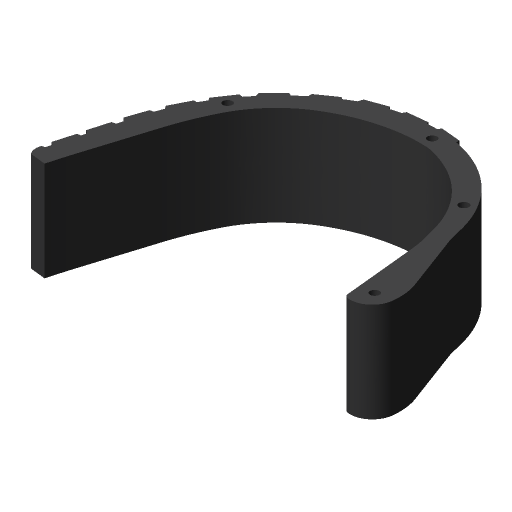

Bucket Rwall B
127×96×34mm · 66.3cm³

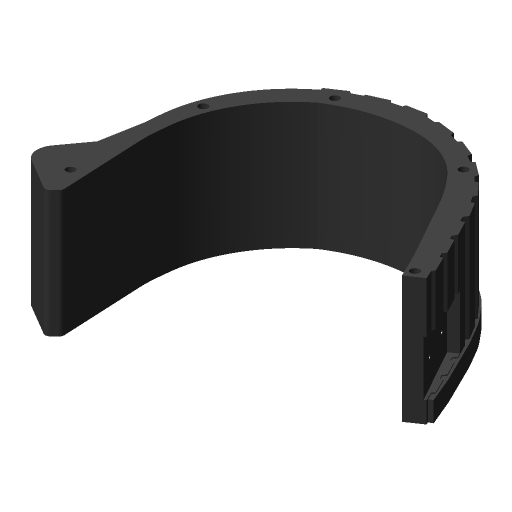

Bucket Rwall C
139×103×48mm · 104.9cm³

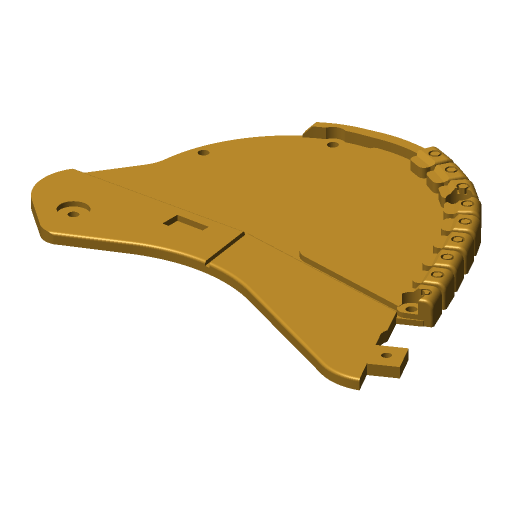

Bucket Side DRVidex mirror
155×129×9mm · 40.7cm³

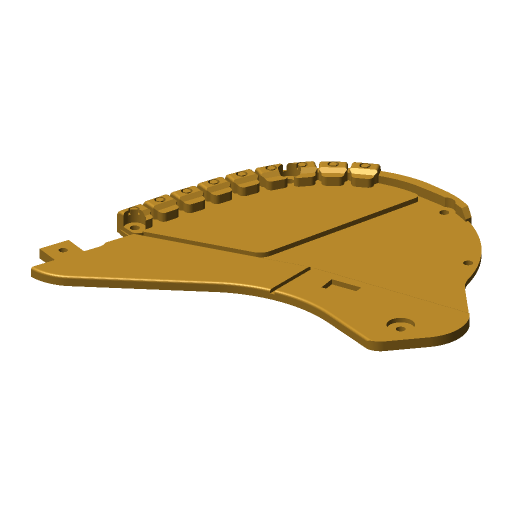

Bucket Side PASidex mirror
155×129×9mm · 40.7cm³

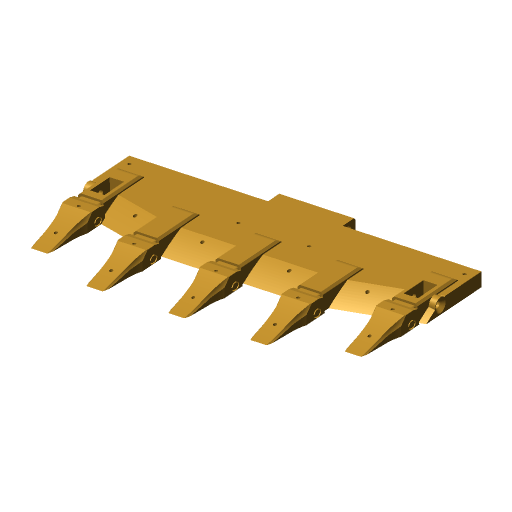

Bucket Teeth
160×92×8mm · 55.2cm³

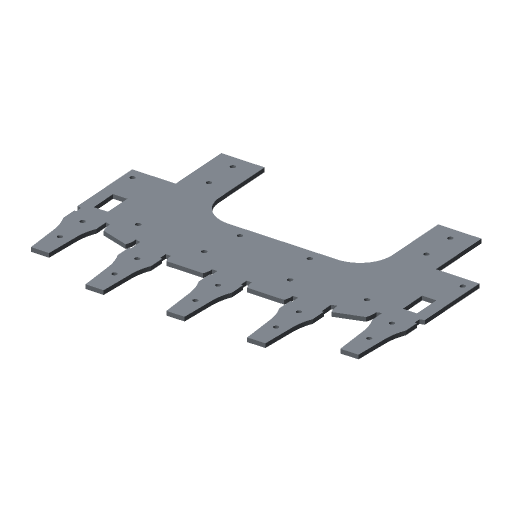

Steelplate 1pcs Teethsteel
160×116×2mm · 19cm³
Laser-cut steel · Baum MFG
Steelplate 2pcs Bucketmount×2steel
149×113×3mm · 11.7cm³
Laser-cut steel · Baum MFG
Steelplate 2pcs Bucketside×2steel
155×129×2mm · 23.3cm³
Laser-cut steel · Baum MFG
Ripper
3 parts0/3

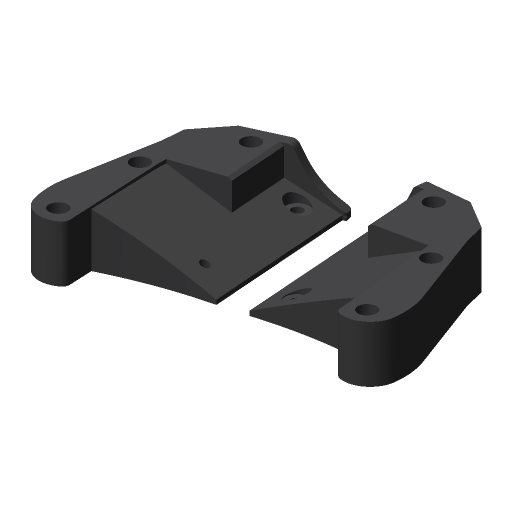

Ripper
63×44×16mm · 19.6cm³

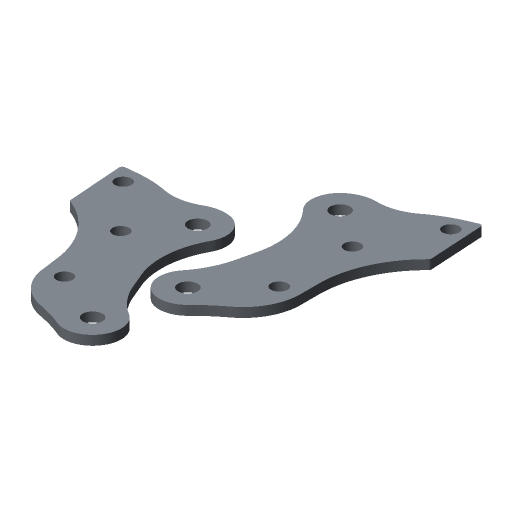

Steelplate 1pcs Mountssteel
77×48×3mm · 5.9cm³
Laser-cut steel · Baum MFG
Steelplate 1pcs Rippersteel
148×136×3mm · 19.8cm³
Laser-cut steel · Baum MFG
Cabin
12 parts0/12

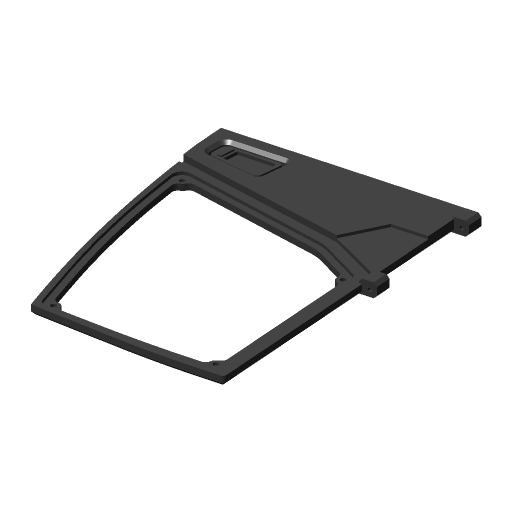

cab door chopped
107×80×5mm · 11cm³

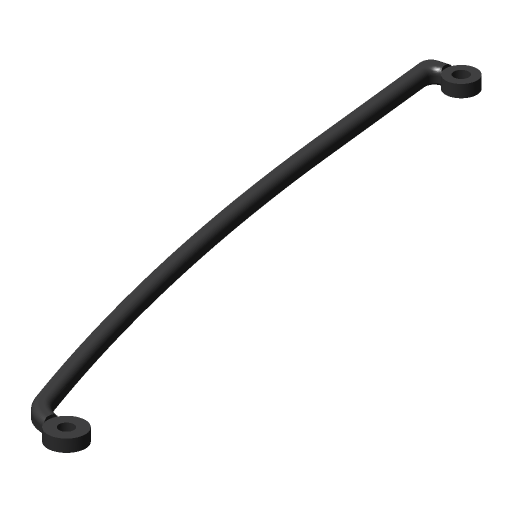

cab handrail
109×22×3mm · 0.7cm³

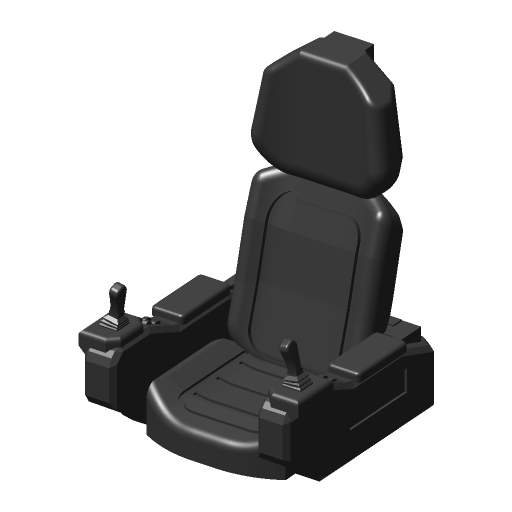

cab interior chair
67×53×48mm · 32.9cm³
cab interior trackhandles
51×12×8mm · 0.3cm³

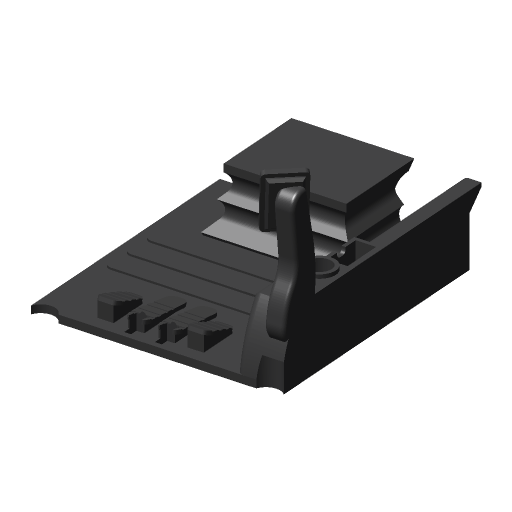

cab interior
71×61×47mm · 25.9cm³

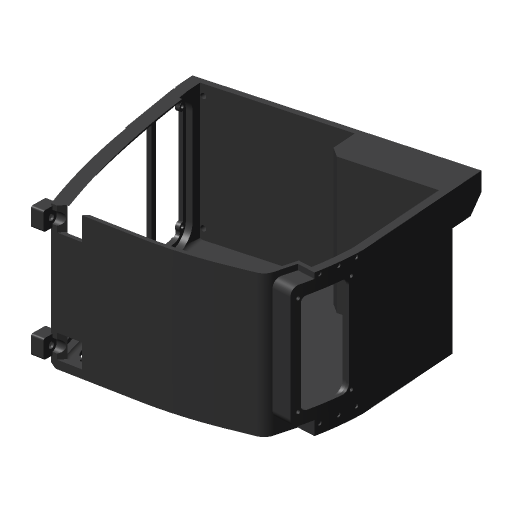

cab main
130×117×68mm · 102.4cm³

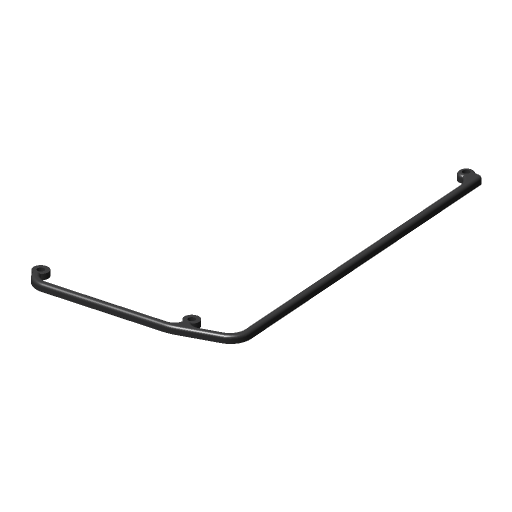

cab roof handrail
126×73×3mm · 1.2cm³

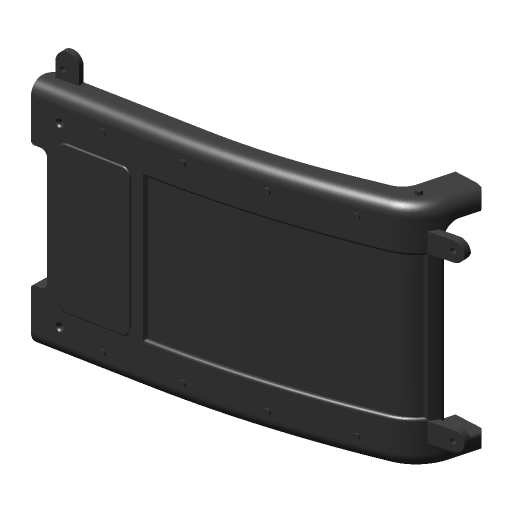

cab roof
125×80×25mm · 55.3cm³

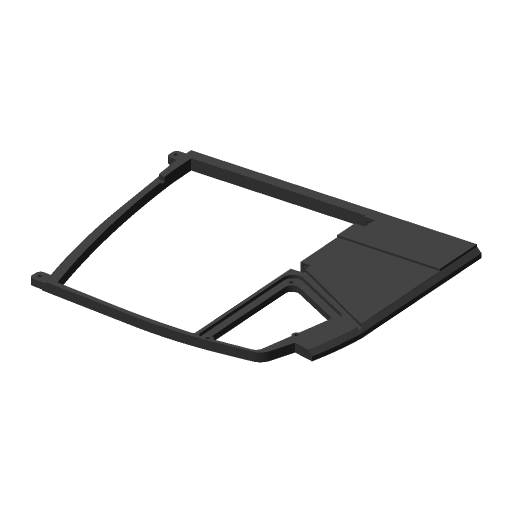

cab side chopped
134×115×5mm · 20.6cm³
cab side yellow chopped pcs
65×49×1mm · 1.9cm³
cab sunvisor
68×21×1mm · 0.6cm³
cab windshield wiper
80×36×5mm · 1.1cm³
Windows Template
5 parts0/5

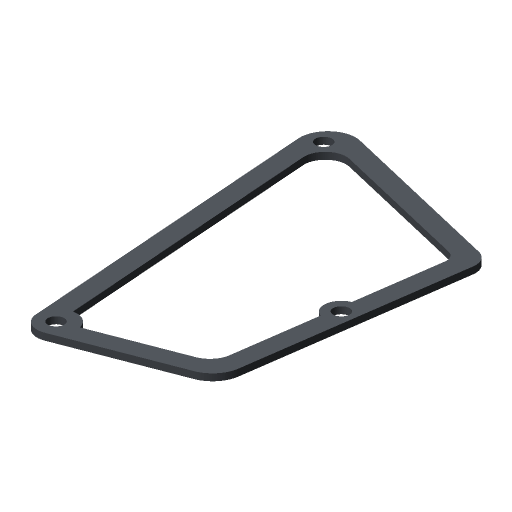

Behind door windowpurchased
58×33×1mm · 0.4cm³
Purchased part

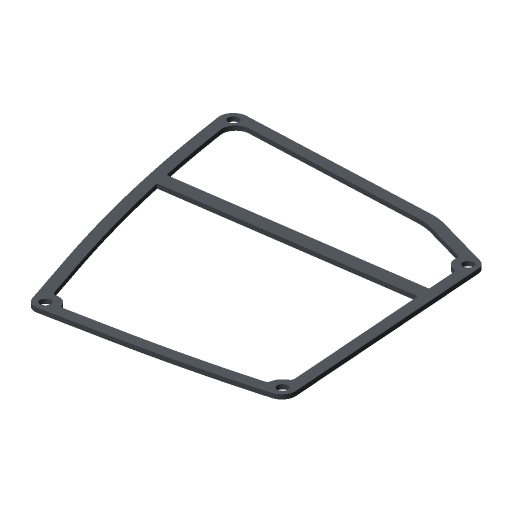

Door windowpurchased
80×68×1mm · 0.9cm³
Purchased part
Front windowpurchased
103×61×1mm · 6.3cm³
Purchased part
Inside windowpurchased
88×81×1mm · 0.8cm³
Purchased part
Rear windowpurchased
53×31×1mm · 0.6cm³
Purchased part
Extras from buildvideos
10 parts0/10

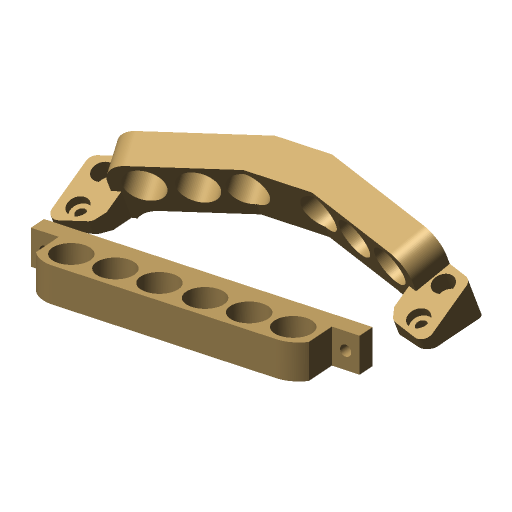

Boom Arc brackets
71×14×8mm · 4cm³

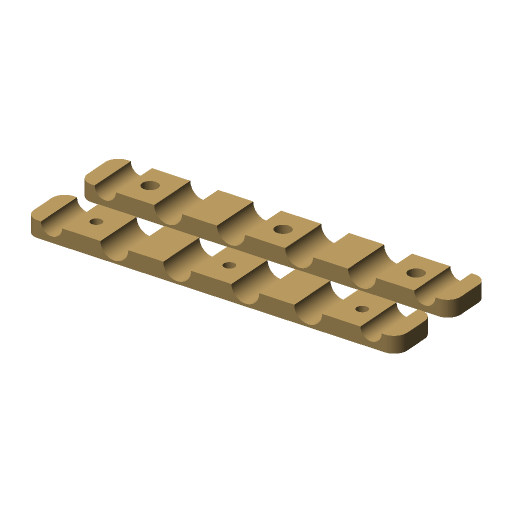

Boom Arc line routers
56×8×3mm · 0.8cm³
Boom distributor bracket
40×31×2mm · 2.2cm³

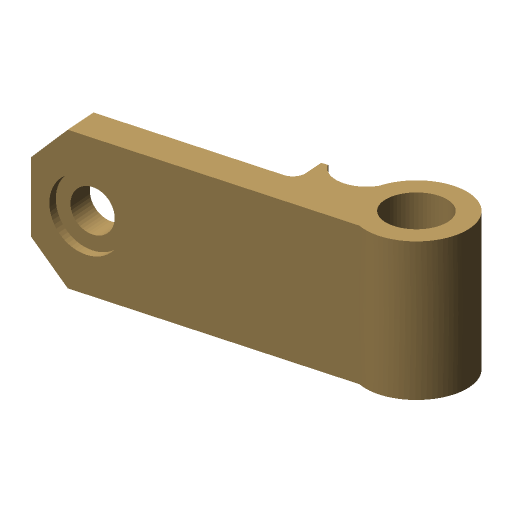

Hydraulic line bracket 3
22×8×6mm · 0.4cm³

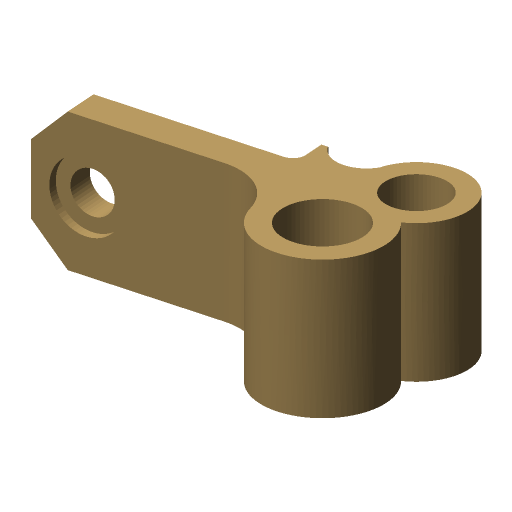

Hydraulic line bracket 4 and 3
22×11×8mm · 0.6cm³

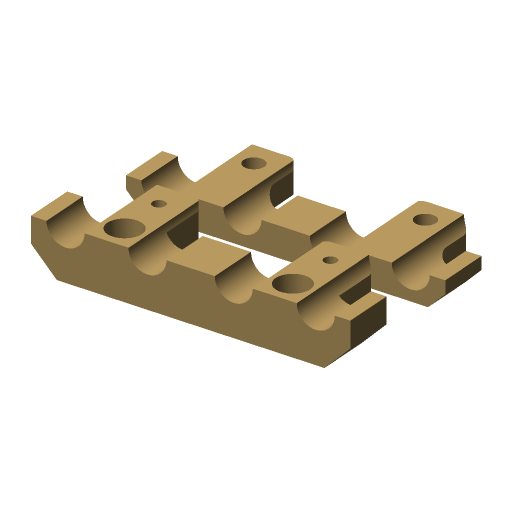

Hydraulic line bracket boom 4ch
37×12×4mm · 0.8cm³

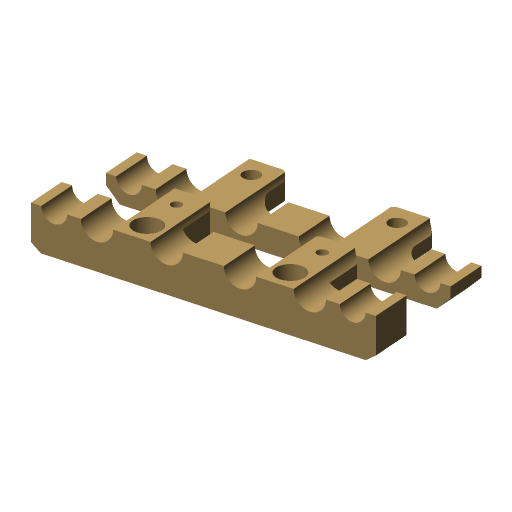

Hydraulic line bracket boom 6ch
47×12×6mm · 1.7cm³

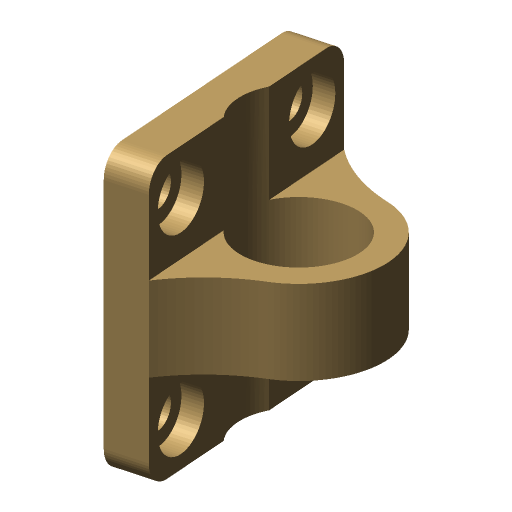

Hydraulic line coupler 1ch
20×19×13mm · 1.3cm³

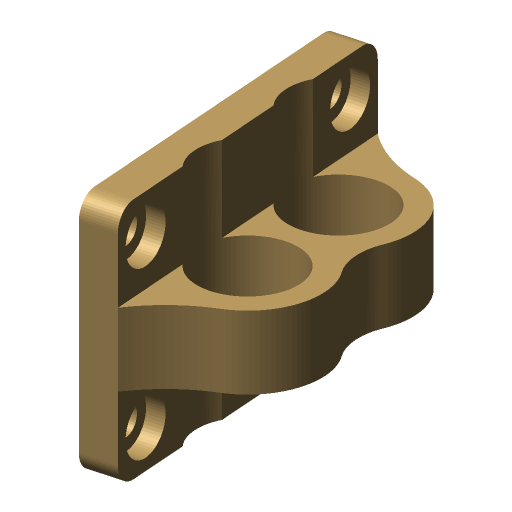

Hydraulic line coupler 2ch
29×20×13mm · 2.1cm³

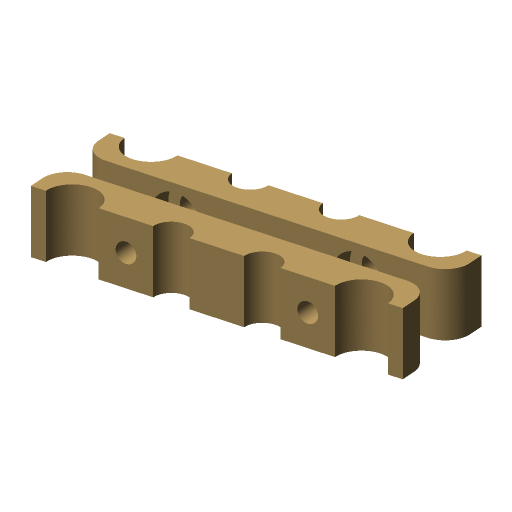

boom cylinder bracket
45×8×5mm · 1.3cm³
